[Help] DIY stick arcade sur carte mère de manette wireless xbox One


#1

Salut les gens - les trolls aussi ^^

je me lance dans un DIY pour faire un stick arcade compatible XBOX one
j ai une planche en bois (youhouuuuuuu)
cette dernière me sert de support

12 boutons SEIMITSU un stick SANWA JLF-TP une carte mère de manette xbox one originale (grattée par mes soins) à masse commune un cable USB micro USB femelle vers Micro USB Male (acheté sur ali express) - une boite à pile pour stocker deux piles (Accu AA)

sur la carte mère ca a la forme d’un cercle avec un point dedans - il faut souder sur le cercle le point central etant la masse commune

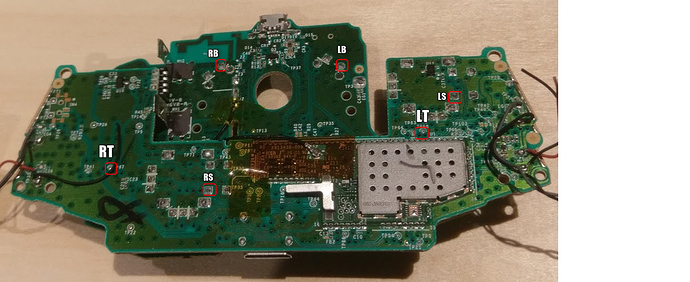

Verso ici vous identifie RT LT RS LS RB LB

attention “B” n’est pas sur la même carte que les autres boutons


vue de dessus avec les indications de qui est quoi


idem en zoomant

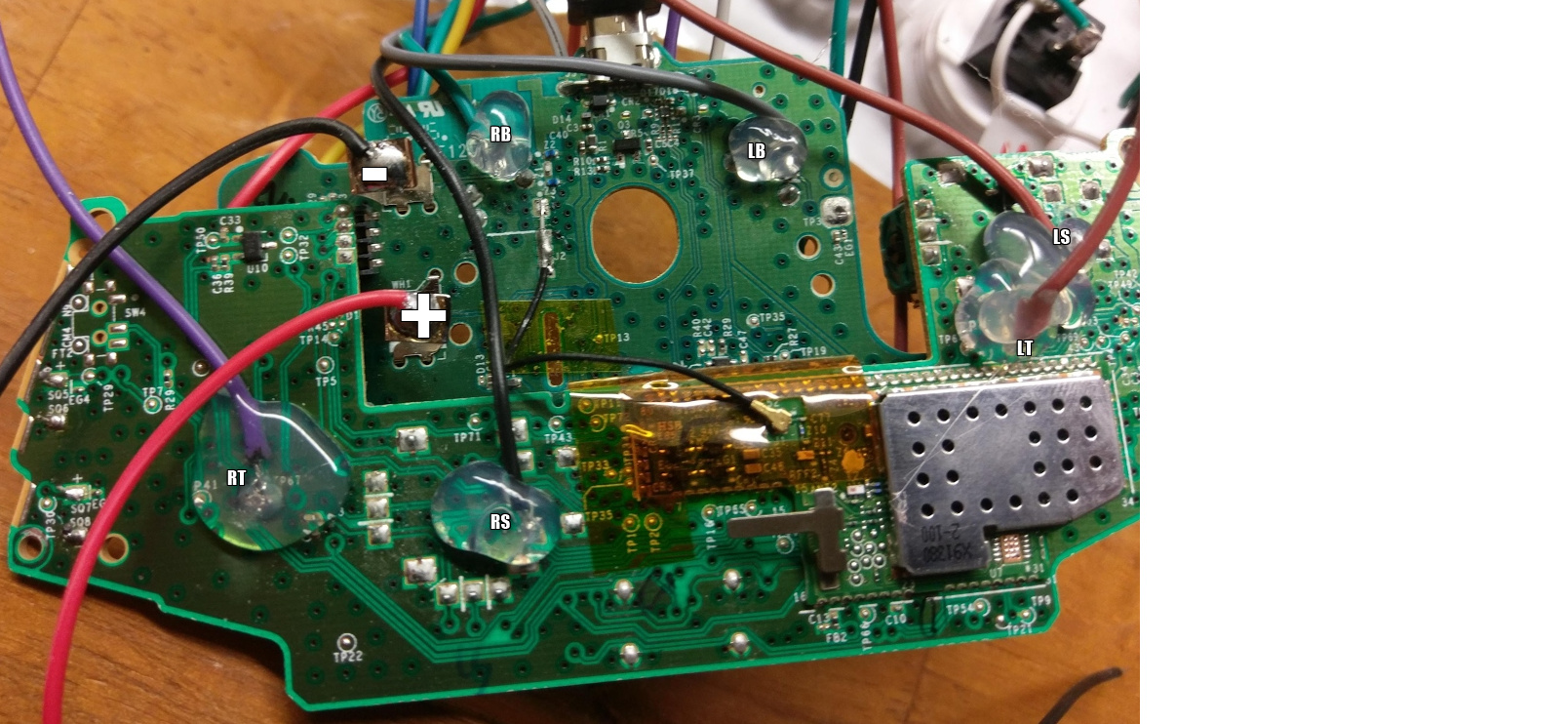

Verso de la carte pour identification des autres boutons

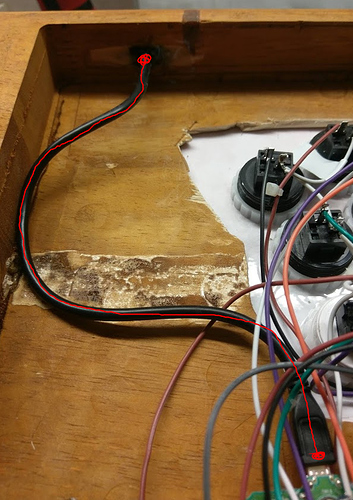

pour la liaison filaire et le rechargement de la future batterie, un cable USB Micro USB femelle -> Micro USB Mâle

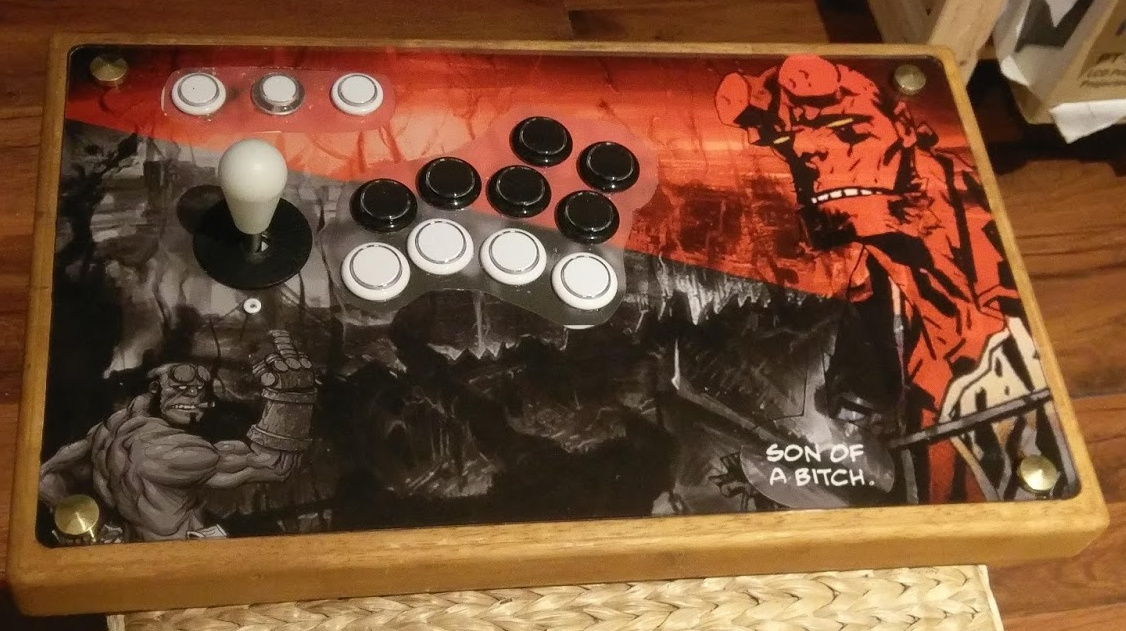

et voici mon stick arcade compatible PC et Xbox one wireless (mais aussi possible en filaire):


#2

Pour qu’on te répondre faudrait déjà qu’on sache c’est quoi ton PCB de manette en fait. Parce que en fonction du constructeur, tu vas te retrouver avec des trucs fait différemment. Pour les gâchettes il est possible que tu doives les remplacer par des résistances si tu veux totalement les enlever.

Je sais pas pourquoi tu t’embarques dans une galère pareille quand tu peux trouver des convertisseurs vers n’importe quelle console pour pas cher, une tonne de sticks d’occasion ou même des PCB prêt à l’emploi.


#3

il s’agit d une manette Microsoft
Model 1708

Wireless Controller For XBOX One

je peux pas t en dire beaucoup plus

je m’embarque la dedans pour la satisfaction du travail accomplie
pour pouvoir avoir un Stick qui ne ressemble pas aux autres
et que si il tombe en panne, je devrais être en mesure de le réparer seul pour pas grand chose
(au final je ne suis même pas sur que j’apprécierais de jouer avec dans quel cas je le revendrais ^^)


#4

Je ne sais pas si l’info précise que tu cherches y est, mais ils expliquent beaucoup de choses ici:
http://www.acidmods.com/forum/index.php?topic=43204.0


#5

merci j’avais déjà vu ce lien
mais la carte mère ne correspond pas exactement
les boutons directionnels ne sont pas présentés de la même façon
et je ne suis pas sur de comprendre pour LB et RB

edit :
c’est bon a force de regarder j ai fini par comprendre où souder RB et LB


#6

MàJ de mon premier post avec deux photos de ma carte mère
la question persiste pour les soudures
pour la direction de gauche je vous ai schématisé fil un fil 2
est-ce correct ? le sens 1 / 2 a t il une importance ?

aujourd’hui j ai cassé (enfin cassé … c’est de la %#@§& ) ma défonceuse
elle est sous garantie mais ça va ralentir mon avancement


#7

Fouille https://forums.shoryuken.com/c/tech-talk


#8

Merci Thomasorus
ce site à l’air d’être un fourre tout
mais je vais surement y trouver ce dont j’ai besoin
de toute manière, je vais continuer mon post ici
à ce stade je me suis fait rembourser ma défonceuse (Bosch Vert je n en achèterais plus jamais) et j’ai commandé en ligne un défonceuse Makita
en attendant stand by


#9

Défonceuse Makita reçue :

mais pas de temps pour bricoler

design photoshop fait -> dépense imprévue -> impression de ce design sur plexiglas (environ 5MM, peut-être que 3 mm suffisent, pour environ 60€) - à commander en laissant des bords de 1,5 cm avec coins arrondis


#10

Hmmmmm… Tu as pensé a faire ton boitier en MDF plutôt qu’en bois brut? Niveau poids ça reste imbattable.
J’ai fabriqué le bartop de mon fils avec du mdf justement (plus deux tasseaux 20x20) et j’ai l’impression que dans 2500 ans des archéologues se pencheront sur le boitier en se demandant quelle pouvait être son utilité. :slight_smile:


#11

Il y aura peut etre des rétro-gamers qui l’utiliseront pour jouer a SF9!


#12

le fait d’évider ma planche a très significativement baissé le poids de cette dernière
le seul problème que j’ai eu c’est qu’il m a fallu trouver un joystick qui puisse passer dans la cavité creusée
environ 4 CM
mon choix s est donc porté sur un Joystick Sanwa JLF-TP-8Y avec une poignée poire blanche :

ce dernier ayant un empattement de 34 mm


#13

la défonceuse makita marche très bien
j’avance doucement car j’ai très peu de temps pour bricoler

il n’est pas impossible que 5 Cms d’épaisseur pour ma planche soit un peu juste
(j’espère pas)


#14

Intérieur logiquement:

même si c’est pas le même model.

l’extérieur ça doit être la masse et normalement elle est commune à tous les controls. (du moins c’était ça quand j’ai fait mes hackpads xbox première génération)


#15

Super je commence à y voir plus clair
du coup je ne soude qu un fil par direction cercle
je vois aussi sur ta photo un seul fil par bouton
tu pourrais me faire suivre la photo recto de ta carte manette ?


#16

oui tu auras qu’1 fil par contrôle (non analogique) que se soit pour la croix directionnelle ou bouton.
et 1 fil pour une masse commune que tu peux récupérer de n’importe quel bouton.
sinon n’hésite pas a tester tout simplement avec un jeu lancé avant de souder.

ce n’est pas mon hackpad c’est tiré d’un long thread en cherchant “hackpad xbox one”

moi ce que j’ai fait c’est pour une xbox premiere gen mais l’idée est la même:
https://www.gamoover.net/Forums/index.php?topic=24234.0


#17

super un grand merci à toi
je pense pouvoir m en sortir
y a plus qu a pas me foirer sur le creusage de ma planche ( pas évident la défonceuse )


#18

après reception de mon couvercle plexiglas
voila a peut pret le rendu :


#19

ca avance apres quelques raté un peu de casse
obliger de mettre une surcouche autour des boutons
car réparation de la plaque avec de la résine époxy

il me reste plus qu a placer la carte, un câble USB (pas encore acheté) et les piles (je sais pas trop comment m’y prendre)
est ce que si je soude directement sur des batteries rechargeables elle se rechargeront ?
dois je utiliser un câblage différent ?


#20

Pour les piles j’avais tout simplement utilisé un support standard:

SX425

Par contre il faut pouvoir accéder à l’intérieur du stick pour changer les piles.
